Umbauarbeiten am Relaisstandort Hochries

Liebe Funkfreunde,

ab Freitag dem 31.03.2023, beginnt das Technikteam des OV C14 mit den Reparatur- und Umbauarbeiten am Relaisstandort Hochries. Es werden zuerst Arbeiten am FM-Repeater DB0TR durchgeführt. Eine teilweise Abschaltung des HAMNET und der Webseite charly14.de ist vom 30.03. bis 01.04.2023 notwendig. Wir bitten um etwas Geduld. Die erforderlichen Umbauarbeiten werden sich sicher bis zum Sommer hinziehen, kurzfristige zeitlich begrenzte Abschaltungen sind dazu nötig.

hier eine noch kleine Übersicht des HAMNET am Relaisstandort:

Wir bitten um Geduld. Uns kostet der Umbau bzw. Neubau vieler Sachen viel Geld, Spenden werden gerne angenommen.

73 es 55

Klaus, DL8MEW

Wie komme ich über die Hochries ins HAMNET?

Liebe Funkfreunde,

wir möchten Euch hier eine Hilfestellung für den Weg ins Rosenheimer HAMNET geben.

Es ist möglichst freie Sicht zu Hochries erforderlich.
Als Hardware ist zum Beispiel ein QRT 5 der Firma Mikrotik geeignet, aber auch andere kommerzielle 5 GHz WLAN Hardware wie der Mikrotik SXTsq 5 oder Nanostation/Nanobeam der Fa. Ubiquiti.

Der Router ist in ein Antennengehäuse mit Antenne integriert und kann über PoE (Power over Ethernet) direkt über ein Netzwerkkabel mit Strom versorgt werden. Es ist nur ein Netzwerkkabel zu einem Computer mit dem POE-Einspeise-Adater notwendig.

Beispielkonfiguration für Mikrotik QRT 5

Die erforderlichen Einstellungen in der Konfiguration des QRT 5 für den Zugang Hochries-Nord sind hier aufgeführt.

Hier die Befehle für eine Standardkonfiguration die in einem Terminal auf dem Mikrotik RouterOS ausgeführt werden müssen

In dem Beispiel wird der HAMNET Zugang Hochries-Nord verwendet, der auf 5695 MHz mit 10 MHz Bandbreite und MIMO arbeitet. Der Zugang deckt den Großraum Rosenheim Stadt ab.

Der Router stellt auf der LAN-Buchse einen DHCP-Server mit Adressbereich 192.168.73.2-254 zur Verfügung, d.h. angeschlossene Geräte (z.B. Laptop) erhalten hier automatische eine IP-Adresse.
Hinweis: Diese Konfiguration ist nicht für eine Integration ins Heimnetz (z.B. Anschluss an die FritzBox) geeignet, sondern nur als Standalone/Insellösung.

Das CALL muss mit dem eigenen Rufzeichen ersetzt werden (Erfüllung der Forderung des regelmäßigen Aussenden des Rufzeichens zur Identifikation).

/interface wireless
set [ find default-name=wlan1 ] band=5ghz-a/n channel-width=10mhz country=\
no_country_set disabled=no frequency=5695 frequency-mode=superchannel mode=\
station-bridge radio-name=CALL ssid=DB0HOB-ACCESS-NORD station-roaming=\
enabled wireless-protocol=802.11
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/ip pool
add name=dhcp_pool0 ranges=192.168.73.2-192.168.73.254
/ip dhcp-server
add address-pool=dhcp_pool0 disabled=no interface=ether1 name=dhcp1
/ip neighbor discovery-settings
set discover-interface-list=!dynamic
/ip address
add address=192.168.73.1/24 interface=ether1 network=192.168.73.0
/ip dhcp-client
add disabled=no interface=wlan1
/ip dhcp-server network
add address=192.168.73.0/24 gateway=192.168.73.1
/ip firewall nat
add action=masquerade chain=srcnat out-interface=ether1
/ip route
add distance=1 dst-address=44.142.0.0/17 gateway=wlan1
add distance=1 dst-address=44.148.0.0/17 gateway=wlan1
add distance=1 dst-address=44.160.0.0/17 gateway=wlan1
/system identity
set name=CALL-QRT5

Weitere Infos zum HAMNET Standort Hochries DB0HOB gibt es in der hamnetdb

Viel Spass im HAMNET

Chris, DL1COM und Klaus, DL8MEW

Update HAMNET Userzugänge

Beim letzten Hochries Arbeitseinsatz wurde ein weiterer QRT5 als Userzugang für den Raum Rosenheim installiert.

Zudem wurden die Frequenzen für den Userzugang auf den Access Points harmonisiert, da mittlerweile davon ausgegangen kann dass das ATV Relais durch den Einsatz eines entsprechenden Filters nicht gestört wird.

Somit ergeben sich aktuell folgende Userzugänge, weitere Infos wie gewohnt auf hamnetdb.net

ArtSSIDStandortZugang
Userzugang Hochries-WestDB0HOB-ACCESS-WESTRosenheim / Hochries5695 MHz, 10 MHz
Userzugang Hochries-West2DB0HOB-ACCESS-WEST2Rosenheim / Hochries5805 MHz, 10 MHz
Userzugang Hochries-NordDB0HOB-ACCESS-NORDRosenheim / Hochries5695 MHz, 10 MHz
Userzugang Hochries-OstDB0HOB-ACCESS-OSTRosenheim / Hochries5695 MHz, 10 MHz

Relais Hochries 1.0

Hallo Funkfreunde,

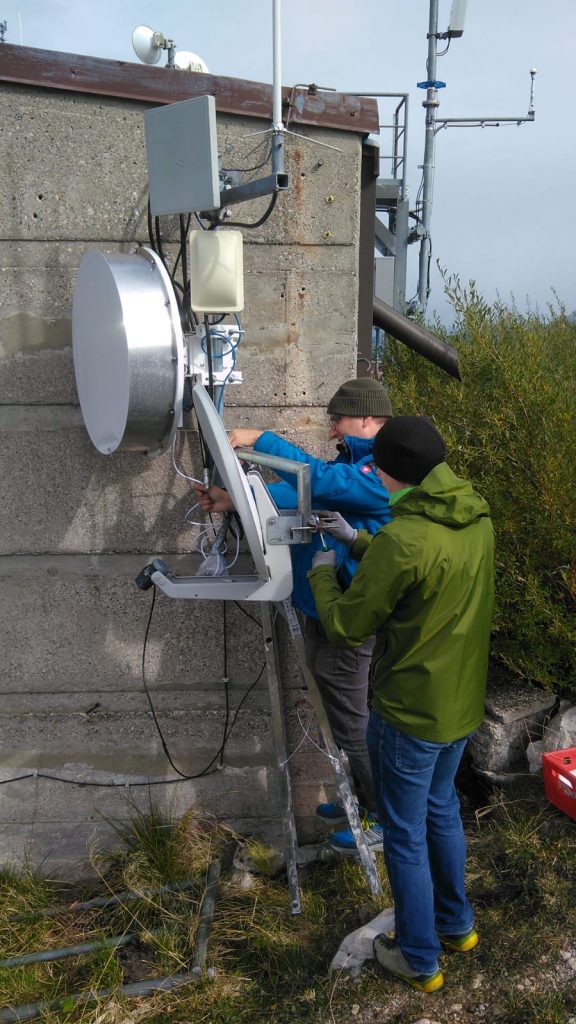

am Pfingssonntag war Arbeitstag auf der Hochries. Die Funkamateure Daniel DL6FZ, Christian DL1COM, Andreas DH9AT, Xaver DB2XF und OVV Klaus DL8MEW waren fleissig und haben mit vereinten Kräften die meisten Winterschäden behoben.

Die Technik des Hamnet, Antennen Linkstrecken und Zugang mit zentralem Router, Switch und Service-PC wurden erneuert bzw. defekte Linkstrecken und Routerboards getauscht. Ein neuer Hamnet-Link nach Holzkirchen zu DB0FZ wurde aufgebaut und in Testbetrieb geschalten. Das Digitalrelais DB0HOB ist an einer provisorischen Antenne im Testbetrieb. Der APRS-Digi läuft im Netz. Wir hatten nicht erwartet so viel zu schaffen, vielen Dank an alle Helfer, insbesondere Jann DG8NGN der aus der Ferne das Hamnet um den DB0HOB neu strukturiert hat. Es gibt noch einige Arbeiten am DB0HOB insbesondere muss an der Ostseite die Antennenhalterung neu angefertigt werden. Danach wird der noch fehlende Linkt zu DB0WAI mit dem derzeit abgebauten Spiegel wieder in Betrieb gehen. Wir informieren hier natürlich weiter.

73 es 55

Klaus, DL8MEW

oh ist das klein! raspberry PI

Hallo Funkfreunde,

schon einmal am OV-Abend gezeigt wurde ein kleiner
Einplatinencomputer vom Typ RaspberryPi.

Es sind jetzt erste Software-Anwendungen für den Amateurfunk von
freundlichen OM´s wie dem Frank, DL3DCW,
zusammengetragen worden und als beta-version verfügbar.
hier eine kleine Aufstellung:
– Webserver für HAMNET-Seiten (Nginx, PHP)
– CMS-System zur Webseitengestaltung (GetSimple)
– FTP-Server für die Dateiübertragung (ProFTPD)
– APRS-RX-iGate mit DVB-T-Stick (PyMultimonAPRS)
– VOIP-Server für Audiokonferenzen (Mumble)
– Video-Server für HAMNET-ATV (Icecast)
Wer sich einiges mal ansehen möchte kann unter DB0TV oder DB0NTV
fündig werden. Die ersten Test werden in unserem OV natürlich
schon durchgeführt. Was dann endgültig an welchem Standort
(DB0HOB, DB0FHR oder an den Clubstationen) damit gemacht wird,
entscheiden wir mal später.

Es ist auch schon geplant, an einem oder auch mehreren Abenden einen
raspberry-workshop im OV zu machen. Der erste Termin und die
Lokalität werden hier noch bekannt gegeben.

73
Klaus, Dl8MEW

News vom HAMNET im OV

Hallo liebe Leser
auf dem OV-Sever in der Fachhochschule Rosenheim ist unter der
adresse
http://44.225.20.229/dokuwiki
eine neue Dokuwiki entstanden.

In diese Wiki sollen die Projekte des Ortsverbands für die
“Nachwelt” im OV beschrieben werden. Die ersten Einträge sind
bereits vom Jan, DM1JAN gemacht worden.

Die Seite ist nur innerhalb dem HAMNET erreichbar.

73
Klaus, DL8MEW

WEB-SDR Empfänger in Betrieb

Liebe Funkfreunde,

Günter, DL4GLE hat den ersten WEB-SDR-Empfänger in der
Fachhochschule in Rosenheim für die Funkamateure im Testbetrieb.

sdr-hob

Als Steuercomputer wird ein RaspberryPI mit einer 2Gb Speicherkarte
verwendet. Das Betriebssystem ist ein angepasstes LINUX, die
Empfängerhardware ist ein DVB-T-Stick Nano.

Wer mal probehören oder -spielen will, kann sich die Software und
die benötigten Einstellungen bei mir bekommen.
Am nächsten OV-Abend wird die Software vorgeführt.

73
Klaus, DL8MEW

“News” vom HAMNET in Rosenheim

Hallo liebe Funkfreunde!

Auch über den Jahreswechsel sind die Funkamateure
in Rosenheim nicht untätig geblieben.
An DB0FHR in Rosenheim wurde eine neue Synology-Box
(NAS-Server) mit 2 mal 2TB grossen Festplatten installiert.
Auf geringen Stromverbrauch im Stand-by-Betrieb wurde besonders wertgelegt. Die Synologie-Box wird den alten Service-Rechner
(derzeitigen Server) ersetzen. Gleichzeitig wird die Informations-Webseite im HAMNET des Ortsverbands C14 auf WordPress umgestellt.
Es wird künftig mehr statische Seiten mit Steuerungsaufgaben
und Anwendungen im HAMNET geben.
Wer bei der Gestaltung des Informationsangebotes mitmachen
will, Anwendungen hat oder ausprobieren will, darf
Sich gerne bei Günter, DL4GLE oder Klaus, DL8MEW melden.

73
Klaus, DL8MEW

nett das HAMNET

Hallo liebe Funkfreunde!

Rechtzeitig vor der Winterzeit ist ein neues Netzsegment
im Hamnet Rosenheim in den Versuchsbetrieb gegangen.
Unter dem Rufzeichen der Clubstation DL0ROS ist die direkte
Anbindung an HAMNET aus der Stadt Rosenheim DB0HOB auf der
Hochries erfolgt. Es sind dadurch weitere Möglichkeiten zum
Aufbau von diversen Servern, Steuerungen etc. fürs HAMNET
vorhanden. Der Zugang zu DL0ROS erfolgt unproblematisch über mich.
Ein DNS-Server (Namensserver) ist ja bereits fertig und wartet auf
den Einsatz bei DB0FHR.
Ein HAMNET-WEB-Server steht bereits bei DB0FHR zur Verfügung.
Eine NAS-Box als Speichermedium wartet auf den Anschluß.
Ein USB FUN-CUBE (SDRE-Breitbandempfänger) mit extra Rechnerchen
vom Typ Dockstar wartet ebenfalls auf seinen Einsatz.

also ran ans Netz!

73
Klaus, DL8MEW
